Η εικονική Επιτροπή

εικονική ανάθεση

Η εικονική τεχνολογία ανάθεσης μπορεί πολύ να μειώσει το χρόνο ανάθεσης μετα-προγράμματος. Μέσω της προ-ψηφιακής τεχνολογίας, προορίζεται να ληφθούν οι ενέργειες εξοπλισμού, οι μετακινήσεις προγράμματος, τα προβλήματα, και οι επιθεωρήσεις δυσχερειών γραμμών παραγωγής σε ένα εικονικό περιβάλλον, ώστε να παρασχεθεί η ικανοποιητική εγγύηση για την εφαρμογή του μετα-προγράμματος και τον έλεγχο κινδύνου. Το CAE είναι χρησιμοποιημένη τεχνολογία του /CAM/digital factory/VC/OLP για να παρέχει στους πελάτες τις πληρέστερες λύσεις.

Κατά τη διάρκεια της προετοιμασίας της γραμμής παραγωγής, η αυτοκίνητες διαδικασία παραγωγής και η πολυπλοκότητα προϊόντων αυξάνονται βαθμιαία μαζί με τις αυξανόμενες δαπάνες εφαρμοσμένης μηχανικής. Η μείωση της εγκατάστασης και η ανάθεση του χρόνου της γραμμής παραγωγής και η παραγωγή των κατάλληλων προϊόντων με την ποιότητα και την ποσότητα γίνονται οι πρώτες εκτιμήσεις για τους αυτοκινητικούς κατασκευαστές. Σε αυτό το πλαίσιο, η εικονική τεχνολογία διόρθωσης μπήκε σε την ύπαρξη.

1 εισαγωγή στην εικονική ανάθεση

1.1 έννοια της εικονικής ανάθεσης

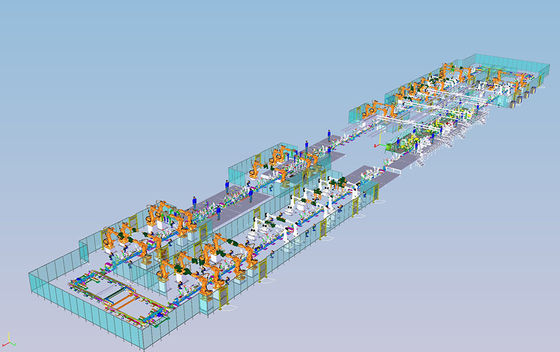

Η εικονική τεχνολογία διόρθωσης είναι να μιμηθεί η απόδοση του επιτόπιου υλικού όπως τα ρομπότ, τα κοu'φώματα, οι μετατροπείς συχνότητας, και η μεταβίβαση του εξοπλισμού στο περιβάλλον λογισμικού CP πριν από την πραγματική διόρθωση εργοστασίων, και να ελεγχθούν τα σε μη απευθείας σύνδεση προγράμματα λογικής ελέγχου PLC και ρομπότ. Ο κύκλος παραγωγής μπορεί να ελεγχθεί, οι χειριστές μπορούν να εκπαιδευθούν στο εικονικό περιβάλλον, και η δοκιμή προγράμματος ασφάλειας μπορεί να πραγματοποιηθεί πριν από την επιτόπια ανάθεση. Η περιοχή παρέμβασης μπορεί να ελεγχθεί στο εικονικό περιβάλλον, και η πιθανότητα των επιτόπιων ατυχημάτων σύγκρουσης μπορεί να ελαχιστοποιηθεί, πραγματοποιώντας τη μετάβαση από τον εικονικό κόσμο στο πραγματικό κόσμο. Συνεχείς μεταβάσεις και συνδέσεις.

1.2 εικονικό περιεχόμενο εργασίας ανάθεσης

Η εικονική τεχνολογία διόρθωσης είναι να ολοκληρωθεί η κοινή διόρθωση του προγράμματος PLC και το πρόγραμμα ρομπότ μέσω του συνδυασμού διαδικασίας μιμείται το περιβάλλον προσομοίωσης και το φυσικό PLC, HMI και άλλο εξοπλισμό αυτοματοποίησης. Η τεχνική διαδικασία της εικονικής ανάθεσης διαιρείται κυρίως σε ακόλουθα βήματα:

Το στάδιο → μεταφοράς δεδομένων → Κεντρική και Ανατολική Ευρώπη χτίζει ένα εικονικό σημείο περιβάλλοντος → διόρθωσης για να δείξει τον ενιαίο εξοπλισμό → διόρθωσης διορθώνοντας τον ενιαίος-σταθμό → διορθώνοντας την κοινή διόρθωση → των σταθμών

(1) μεταφορά δεδομένων. Ο πρώτος πρόκειται να ολοκληρώσει τη λήψη και την ταξινόμηση των στοιχείων προσομοίωσης, συμπεριλαμβανομένης της εισαγωγής των στοιχείων προσομοίωσης προγράμματος και του ελέγχου της ακεραιότητας των στοιχείων ελέγχοντας εάν το στοιχείο καλύπτει τις απαιτήσεις, όπως το σχήμα στοιχείων, καθορισμός οργάνωσης εισαγωγή της τυποποιημένης βιβλιοθήκης λίβρας και προσθήκη των σημάτων ελέγχου ακολουθούμενος με την ηλεκτρική λήψη στοιχείων και οργανώστε, συμπεριλαμβανομένου του ελέγχου εάν η έκδοση του ηλεκτρικού προγράμματος καλύπτει τις απαιτήσεις εισάγετε το ηλεκτρικό πρόγραμμα, ελέγχει εάν η δομή προγράμματος καλύπτει τις απαιτήσεις οργανώστε τον πίνακα σημάτων: οργανώστε τα σήματα που πρέπει να ελεγχθούν κατά τη διάρκεια της εικονικής ανάθεσης σε έναν πίνακα σημάτων, και τα σήματα πρέπει να ταξινομηθούν από τον τύπο εξοπλισμού, και την παραγωγή ένα αρχείο του Excel.

(2) στάδιο της Κεντρικής και Ανατολικής Ευρώπης. Εργασία που γίνεται: 1) Χτίστε τους αισθητήρες, χτίστε τους διάφορους τύπους αισθητήρων σύμφωνα με το σχέδιο, η ονομασία των αισθητήρων πρέπει να συμμορφωθεί με τις προδιαγραφές, και ο τύπος και η θέση των αισθητήρων πρέπει να είναι σύμφωνοι με τα ηλεκτρικά σχέδια 2) Χτίστε τη λίβρα εξοπλισμού, προσθέστε τους φραγμούς λογικής στον εξοπλισμό, και συνδέστε κάθε εισαγωγή και παραγωγή του φραγμού λογικής με το αντίστοιχο σήμα 3) Καθιερώστε τη λίβρα ρομπότ, και προσθέστε τις περιοχές παρέμβασης και άλλες εντολές στην πορεία ρομπότ: προσθέστε τους φραγμούς λογικής για κάθε ρομπότ, διαιρέστε την περιοχή παρέμβασης ρομπότ, και προσθέστε τη σχετική εντολή 4) Σύμφωνα με τις ανάγκες της εικονικής ανάθεσης, καθιερώστε την υλική ροή

(3) χτίστε ένα εικονικό περιβάλλον διόρθωσης. Χτίστε ένα εικονικό περιβάλλον διόρθωσης έτσι ώστε τα CP μπορούν να επικοινωνήσουν με το σήμα PLC διαιρείται σε τέσσερα βήματα: δημιουργήστε μια σύνδεση PLCSIM, μεταφορτώστε τη διαμόρφωση, προσθέστε μια εξωτερική σύνδεση στα CP, και εξετάστε τελικά το σήμα.

(4) σημείο στο σημείο διόρθωση. Σύμφωνα με τον πίνακα σημάτων IO, η δοκιμή εάν κάθε σήμα είναι σωστό, και το καταγράφει στον πίνακα σημάτων IO.

(5) ενιαία διόρθωση εξοπλισμού. Οι ακόλουθες υποχρεώσεις πρέπει να ολοκληρωθούν: 1) Εξετάστε τα σημεία σημάτων κάθε αισθητήρα, καταγράψτε τη διαδικασία διόρθωσης και την παραγωγή η έκθεση διόρθωσης 2) Εξετάστε τα σημεία σημάτων και τους φραγμούς λογικής της περιστροφικής πλάκας, προσάρτημα και άλλος εξοπλισμός, καταγράφει τη διαδικασία διόρθωσης και την παραγωγή η έκθεση διόρθωσης 3) Το PLC αλληλεπιδρά με το ρομπότ διαχειρίζεται αυστηρά τη διόρθωση των σημάτων και οι φραγμοί λογικής ρομπότ, καταγράφουν τη διαδικασία διόρθωσης και την παραγωγή η έκθεση διόρθωσης

(6) διόρθωση ενιαίος-σταθμών. Πραγματοποιήστε τη διόρθωση συνδέσμων για κάθε συσκευή για έναν ενιαίο σταθμό, και καταγράψτε τη διαδικασία διόρθωσης στο «συνοπτική πίνακα των εικονικών προβλημάτων διόρθωσης»

(7) κοινή διόρθωση σταθμών. Εκτελέστε τη διόρθωση συνδέσμων στους πολλαπλάσιους σταθμούς, και τη δοκιμή εάν η υλική ροή είναι σωστή, και καταγράψτε τη διαδικασία διόρθωσης στο «συνοπτική πίνακα των εικονικών προβλημάτων διόρθωσης».
