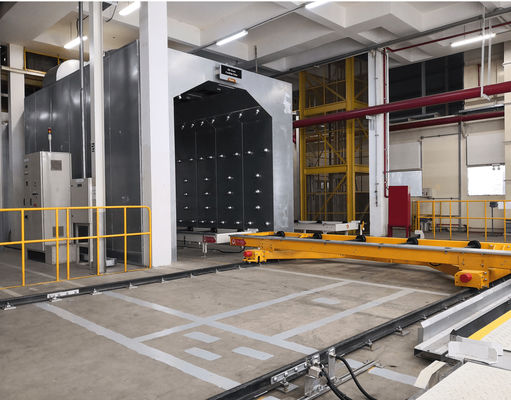

Φούρνος/αυτοκίνητο κατάστημα χρωμάτων

Υπάρχει sealer φούρνος, φούρνος εγχυτήρων και τοπ φούρνος παλτών βασισμένοι στην απαίτηση παραγωγής.

1. Περιγραφή σχεδίου

1-1. Σήραγγα φούρνων

Η σήραγγα φούρνων είναι μια αυτοφερόμενη κατασκευή και αποτελείται από 150 παχιές επιτροπές μόνωσης χιλ.

Οι επιτροπές μόνωσης κατασκευάζονται ως μέταλλο φύλλων.

Τα πλαίσια επιτροπής αποτελούνται από τα μεταλλικά πιάτα φύλλων με τις αυλακώσεις που κανονίζονται σε αντιπαραβολή, προκειμένου να αποτραπούν οι απώλειες θερμότητας από τις διαρροές. Το υλικό μαλλιού βράχου υψηλής πυκνότητας χρησιμοποιείται για τη μόνωση. (80kg/m3)

Προκειμένου να προστατευθεί η σκόνη εισερχόμενη κατά τη διάρκεια της περιόδου μη-παραγωγής, τα παραθυρόφυλλα θα παρασχεθούν σε όλους τους φούρνους.

1-2. Εσωτερικός αγωγός

Τύπος μεταφοράς: Οι αγωγοί ανεφοδιασμού βρίσκονται κατά μήκος των πλευρών της σήραγγας.

Εξοπλισμένος με τις αυλακώσεις αέρα στις heat-up και εκμετάλλευσης ζώνες.

Επιστροφής αγωγός: Ένας επιστροφής αεραγωγός τακτοποιείται κάτω από το ανώτατο όριο φούρνων.

Αγωγός εξάτμισης: Ένας αγωγός εξάτμισης βρίσκεται στη μέση της σήραγγας. Ο αγωγός εξάτμισης συνδέει με τον ανεμιστήρα εξάτμισης.

1-3. Υπολογίζοντας εκ νέου μονάδες αέρα

Οι μονάδες θερμότητας είναι ενσωματωμένος τύπος και ολοκληρώνουν με τον ανεμιστήρα επανακυκλοφορίας ζεστού αέρα, φίλτρα αέρα, πόρτες πρόσβασης και ούτω καθεξής.

Τα εσωτερικά δέρματα των μονάδων θερμαστρών είναι 1.6mm που γαλβανίζονται πυκνά ή παχύ ανοξείδωτο φύλλο 1.5mm συμπεριλαμβανομένης της σύνδεσης των αγωγών και της σφραγίδας που ενώνονται στενά εντελώς με αεροστεγή. Η θερμική μόνωση είναι μαλλί βράχου 150mm παχύ χρησιμοποιώντας και οι εξωτερικές καλύψεις είναι παχύ γαλβανισμένο φύλλο 0.6mm.

Οι πόρτες πρόσβασης αποτελούνται από το γαλβανισμένο φύλλο που έχουν την παχιά θερμική μόνωση 150mm χρησιμοποιώντας το ίδιο υλικό όπως στην κατοικία, και τα μπουλόνια αεροστεγών χρησιμοποιώντας τραβερσών μπουλονιών ή ματιών και το ανθεκτικό στη θερμότητα στόλισμα.

• Τα φίλτρα κυκλοφορίας (φίλτρο μονάδων φιαγμένο από πλέγμα καλωδίων ανοξείδωτου) για τις ζώνες convectional υιοθετούνται για τη διήθηση.

Οι ανεμιστήρες επανακυκλοφορίας ζεστού αέρα είναι το βούλωμα στους ανεμιστήρες τύπων. Οι ανεμιστήρες επανακυκλοφορίας της ζώνης ακτινοβολίας έχουν την κατασκευή 350℃, και οι ανεμιστήρες ζώνης convectional έχουν την κατασκευή 250℃.

Η μονάδα διοχέτευσης με σωλήνες αερίου και ο εξοπλισμός ασφάλειας εφοδιάζονται με τους καυστήρες.

1-4. Δροσίζοντας σήραγγα

Οι δροσίζοντας σήραγγες εγκαθίστανται μετά από τους φούρνους, και οι δροσίζοντας σήραγγες αποτελούνται από τις σήραγγες, μονάδες παροχής αέρα, εξάτμιση αέρα, αγωγός.

Οι σήραγγες κατασκευάζονται από το παχύ γαλβανισμένο φύλλο 1,2 χιλ. και όλες οι ραφές επιτροπής είναι καλαφατισμένες αεροστεγείς.

Οι μονάδες παροχής αέρα αποτελούνται από την κατοικία, φίλτρα, ανεμιστήρες παροχής αέρα. _

Η εξάτμιση αέρα της δροσίζοντας σήραγγας αποτελείται από τους ανεμιστήρες εξάτμισης είναι του multi-blade τύπου

Ο αγωγός συμπεριλαμβανομένης της κουκούλας αεραγωγού εισαγωγής κατασκευάζεται από το γαλβανισμένο φύλλο με την κατάλληλες ενίσχυση και την εργασία αγωγών έξω από το κτήριο και οι κουκούλες αεραγωγού εισαγωγής είναι υδατοστεγείς

Ο καθαρός αέρας απορροφιέται μέσα από μια στέγη ανεμιστήρων άνωθεν» και φυσιέται μέσω των ακροφυσίων επάνω στο κοχύλι σωμάτων. Τα ακροφύσια θα εγκατασταθούν και στις δύο πλευρές του εσωτερικού τοίχου.

Ο θαυμαστής καθαρού αέρα, το φίλτρο καθαρού αέρα, ο ανεμιστήρας αέρα εξάτμισης θα φιλοξενηθεί σε μια κοινή μονάδα

Ένας ανεμιστήρας εξάτμισης θα εξαγάγει τον αέρα και θα τον απαλλάξει στην ατμόσφαιρα.

3. πλεονέκτημα

1. Το σχέδιο ανταποκρίνεται στην απαίτηση ποιότητας και ασφάλειας και τα πρότυπα

2. Η αυξανόμενη ταχύτητα θερμοκρασίας και η ανώτατη αξία θερμοκρασίας μπορούν να καλύψουν την απαίτηση πελατών ελαστικά.

3. Τέλεια απόδοση μόνωσης, λιγότερη θερμική απώλεια

4. Ενέργεια - αποταμίευση

5. Καλό σύστημα κυκλοφορίας ζεστού αέρα για να εξασφαλίσει evenness ψησίματος.
