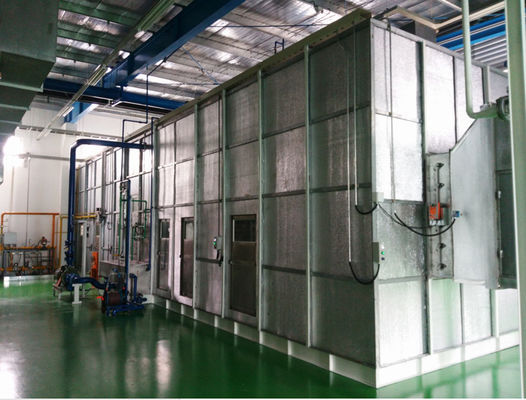

Διαχειριζόμενη μονάδα αέρα/αυτοκίνητο κατάστημα χρωμάτων

1. Περιγραφή σχεδίου

1-1. Μονάδες παροχής αέρα

Η μονάδα παροχής αέρα αποτελείται από μια γαλβανισμένη κατοικία φύλλων χάλυβα, η οποία προσαρμόζει τα φίλτρα 2 στρωμάτων, το πλυντήριο αέρα, το συμπυκνωτή, τον ανταλλάκτη θερμότητας και τον ανεμιστήρα ανεφοδιασμού.

Ο καθαρός αέρας σύρεται μέσω louvers, φιλτράρεται μέσω των φίλτρων ρόλων ή τσαντών, πλημμυρίζεται στο τμήμα πλυντηρίων, θερμαίνεται από τον ανταλλάκτη θερμότητας, και διανέμεται έπειτα στη διευκρινισμένη περιοχή.

1-2. Σύστημα εξαερισμού

Η περιοχή εργασίας & οι θάλαμοι είναι αερισμένοι μέσω των χωριστών μονάδων παροχής αέρα.

1-3. Φίλτρο

Τα φίλτρα πιάτων ή τσαντών (επίπεδο 2) με το πλαίσιο χάλυβα θα εφαρμοστούν.

1-4. Πλυντήριο αέρα

Το πλυντήριο αέρα έχει τη διαποτίζοντας αποδοτικότητα περίπου 85% ή περισσότεροι και κατασκευασμένο ώστε να πρέπει το κανένα να μεταφέρει του ψεκασμένου νερού.

Το πλυντήριο αέρα περιλαμβάνει:

η δεξαμενή, ο εξολοθρευτής 6 κάμψεων, οι επιγραφές ψεκασμού, οι σωλήνες στάσεων με τα ακροφύσια, η αντλία με τη μηχανή, και ο αναστροφέας, γραμμή αναδιανομής νερού, καθιστούν επάνω τη γραμμή τροφών νερού, τη βαλβίδα επιπλεόντων σωμάτων, τις χειρωνακτικές βαλβίδες, τη διάβαση πεζών συντήρησης (ανώτερες και χαμηλώστε), κ.λπ.

Η δεξαμενή αποτελείται από το ανοξείδωτο 304L 3.0t όλο ενωμένο στενά υδατοστεγή και εφοδιάζεται με τους διηθητήρες πλέγματος καλωδίων ανοξείδωτου, το απαραίτητο τρύπημα για τη σύνδεση σωληνώσεων, το καπάκι δεξαμενών, κ.λπ.

Τα eliminators νερού αποτελούνται από το PVC, και οι διαβάσεις πεζών συντήρησης αποτελούνται από το ανοξείδωτο 304.

Η γραμμή αναδιανομής νερού, αποτελεί τη γραμμή τροφών νερού, η γραμμή αποξηράνσεων και η γραμμή υπερχείλισης εγκαθίστανται μαζί με τις χειρωνακτικούς βαλβίδες, τους διηθητήρες, τη βαλβίδα επιπλεόντων σωμάτων, τη βαλβίδα σωληνοειδών νερού, τους μετρητές πίεσης, κ.λπ.

Οι γαλβανισμένοι σωλήνες και οι βαλβίδες με τα συνηθισμένα υλικά (όχι ανοξείδωτο) εφοδιάζονται για την εξωτερική διοχέτευση με σωλήνες.

Οι σωλήνες πλυντηρίων και οι σωλήνες στάσεων αποτελούνται από το ανοξείδωτο.

Τα ακροφύσια ψεκασμού αποτελούνται από την πολυ ρητίνη ανθρακικού άλατος.

Η σχετική υγρασία του αέρα ανεφοδιασμού ελέγχεται άμεσα από τον έλεγχο αναστροφέων των αντλιών πλυντηρίων.

1-6. Ανεμιστήρες παροχής αέρα

Οι ανεμιστήρες παροχής αέρα είναι φυγοκεντρικός τύπος που έχει τις λεπίδες αεροτομών, κατάλληλες στην κατασκευή για τη βιομηχανική υπηρεσία προορισμένη.

Η εσωτερική και εξωτερική επιφάνεια του ανεμιστήρα είναι ντυμένη με το εποξικό χρώμα μετά από το πυροβοληθε'ν φύσημα

Οι καμπύλες και τα αναμενόμενα επίπεδα θορύβου DB απόδοσης (Α) όλοι οι ανεμιστήρες υποβάλλονται στα κινεζικά πρότυπα

1-7. Γραμμές χρησιμότητας και αποξηράνσεων

Οι γραμμές χρησιμότητας, οι βιομηχανικές γραμμές προμήθειας νερού και οι γραμμές προμήθειας συμπιεσμένου αέρα χρησιμοποιούν τους σωλήνες χάλυβα galv.anized.

Οι χειρωνακτικές βαλβίδες, οι ρυθμιστές πίεσης, οι διηθητήρες, τα φίλτρα, οι μετρητές πίεσης, κ.λπ. θα εφοδιαστούν μαζί με αυτές τις γραμμές και τα συνηθισμένα υλικά (όχι ανοξείδωτο) χρησιμοποιούνται.

Οι γραμμές αποξηράνσεων από κάθε μονάδα παροχής αέρα εισάγονται εγκατεστημένες και στις τάφρους εδώ κοντά.

Οι γραμμές αποξηράνσεων κατασκευάζονται των σωλήνων ήπιου χάλυβα με η σύνδεση.
