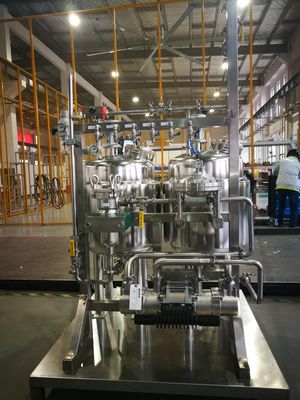

Σύστημα κυκλοφορίας χρωμάτων/αυτοκίνητο κατάστημα χρωμάτων

Διαμόρφωση του συγκεντρωμένου συστήματος ανεφοδιασμού χρωμάτων

SN

Όνομα

Speciation

Qty

Προέλευση

Σημείωση

Ι. σύστημα ανεφοδιασμού χρωμάτων

3 σύνολο για τον εγχυτήρα, 12 σύνολο για το topcoat, 1 σύνολο για το σαφές παλτό. Σε συνολικά 16 σύνολα. Κατωτέρω είναι η διαμόρφωση για ένα σύνολο. (υπό τον όρο της απαίτησης πελατών για το χρώμα)

Υψηλός-Flo3: 1 εμβολοφόρος αντλία

Σύνολο

Χρώμα μεταφορών στο θάλαμο ψεκασμού, με το ποσοστό ροής του 53L/min/32cpm (εναλλαγή) και μέγιστης πίεσης 300 PSI παραγωγής, το οποίο μπορεί πλήρως να καλύψει τις απαιτήσεις της χρήσης.

Ράφι υποστήριξης εμβολοφόρων αντλιών

Για να υποστηρίξει και να καθορίσει την αντλία

Μάνικα κολπίσκων για την εμβολοφόρο αντλία

PC

3/4», συνδέστε τον κολπίσκο αέρα της ενότητας σίτισης με το σωλήνα χάλυβα συμπιεσμένου αέρα.

Σφαίρα valv139 αέρα

ε

Κολπίσκος για την εμβολοφόρο αντλία 3:1. Αέρας διακοπτόμενα.

Τριπλά τμήματα αέρα

Χρησιμοποιημένος για την εμβολοφόρο αντλία 3:1. Επεξεργασία πηγής αέρα.

Κανένας-φορτώνοντας συσκευή προστασίας

Χρησιμοποιημένος για την εμβολοφόρο αντλία 3:1. Όταν δεν υπάρχει κανένα υλικό, θα προστατεύσει την εμβολοφόρο αντλία.

Τμήματα σύνδεσης αέρα

Για τη σύνδεση σωληνώσεων αέρα.

Εύκαμπτος αεραγωγός

PC

Συνδέστε τον κολπίσκο αντλιών ανεφοδιασμού χρωμάτων με το σωλήνα αέρα.

Μάνικα κολπίσκων χρωμάτων εμβολοφόρων αντλιών

PC

1» συνδέει τον κολπίσκο χρωμάτων της αντλίας με τη δεξαμενή ανεφοδιασμού χρωμάτων, που υποστηρίζεται από το πλέγμα χάλυβα.

Σταθεροποιημένος SUS πύργος

Χρησιμοποιημένος για να μειώσει τον παλμό χρωμάτων και να σταθεροποιήσει την πίεση

Φίλτρο τσαντών

Χρησιμοποιημένος για την έξοδο χρωμάτων αντλιών 3:1, φίλτρο πλέγματος 60-150, μεγάλη ροή. Εξοπλισμένο με μπροστινό και πίσω μέρος τους μετρητές επίδειξης πίεσης (τις βαλβίδες σφαιρών και στις δύο πλευρές του φίλτρου, μπορούν να κλείσουν για τη συντήρηση και την αντικατάσταση, κ.λπ.), και μπορεί να κριθεί εάν χρειάζεται τον καθαρισμό σύμφωνα με τη διαφορά πίεσης. 120-150 οθόνη φίλτρων πλέγματος για το μεταλλικό χρώμα, οθόνη φίλτρων πλέγματος 50-75 για το παλτό εγχυτήρων 300psi αντίσταση πίεσης

Βαλβίδα απελευθέρωσης χρωμάτων

Χρησιμοποιημένος όταν συντήρηση ανάγκης φίλτρων, επισκευή, two-piece τύπος, αντίσταση πίεσης 300psi

Μετρητής πίεσης χρωμάτων

Συνεργαστείτε με το φίλτρο

Πλήρως καλυμμένη βαλβίδα σφαιρών SUS

Χρησιμοποιημένος από κοινού με το φίλτρο και το μετρητή πίεσης, ο two-piece τύπος, αντιστέκεται την πίεση 300 PSI

Μάνικα εξόδου εμβολοφόρων αντλιών

PC

Για την αντλία 3:1, αντισταθείτε την πίεση 500Psi, συνδέει την έξοδο χρωμάτων της αντλίας με τη σωλήνωση κυκλοφορίας χρωμάτων

Βαλβίδα πίσω πίεσης

Αντισταθείτε την πίεση 300 PSI, 1», και μέγιστη ροή rate18L/λεπτά Η σειρά 15-200 PSI πίσω πίεσης (0.3-14 φραγμός) εγκαθίσταται στο τέλος της επιστροφής σωλήνωσης κυκλοφορίας του κύριου σωλήνα χρωμάτων για να εξασφαλίσει την πίεση χρωμάτων καθ'οδόν κυκλοφορίας.

Επιστροφής μάνικα εμβολοφόρων αντλιών

PC

3/8», αντισταθείτε την πίεση 300Psi, συνδέει την επιστροφής γραμμή κυκλοφορίας χρωμάτων με τον κάδο χρωμάτων.

Πλήρως καλυμμένη βαλβίδα σφαιρών SUS

Χρησιμοποιημένος για την αντλία 3:1, 1» αντίσταση πίεσης 500Psi. Χρησιμοποιείται για να κόψει το τέλος της σωλήνωσης κυκλοφορίας χρωμάτων και κατά τη διάρκεια της διατήρησης της βαλβίδας επιφύλαξης πίεσης.

Άλλα εξαρτήματα

Σύνολο

Συνδέοντας με τις σωληνώσεις χρωμάτων, SUS
