Εφαρμοσμένη μηχανική μεταφορέων Line/BIW αποθήκευσης WBS

Γραμμή μεταφορέων αποθήκευσης WBS

WBS που μεταβιβάζει το σύστημα μπορεί να κάνει τη right-angle μεταβίβαση του κομματιού εργασίας τρισδιάστατο διαστημικό σε πιθανό και της βασικής μονάδας σε όλους τους τύπους είναι αποτελούμενο το μεταβιβάζοντας σύστημα με τις διαφορετικές λειτουργίες, αυτοί μπορούν να πραγματοποιήσουν τη χονδροειδή απαλλαγή, την τελειοποιημένη απαλλαγή, την αποθήκη και άλλες λειτουργίες για να τελειώσουν την αποθήκευση και γρήγορα τη μεταβίβαση του κομματιού εργασίας. Ελεγχόμενη από το PLC, η πλήρης αυτοματοποίηση της μεταβίβασης μπορεί να επιτευχθεί. Οι κύριες συνταγματικές μονάδες περιλαμβάνουν το κρεβάτι κυλίνδρων δύναμη-ζωνών, το της τριβής κρεβάτι κυλίνδρων, την περιστρεφόμενη κάμψη κυλίνδρων, τη σαΐτα, το γερανό σωρών, την ολίσθηση και άλλο εξοπλισμό.

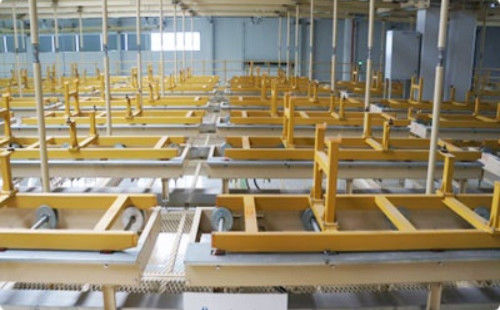

Εικόνα 1-2

1 η έννοια της γραμμής αποθήκευσης

Συνήθως, στην αυτοκινητική διαδικασία παραγωγής, μεταξύ των τριών εργαστηρίων του εργαστηρίου συγκόλλησης, το εργαστήριο ζωγραφικής και το τελικό εργαστήριο συνελεύσεων, μια περιοχή απομονωτών για το σώμα--άσπρο και χρωματισμένο σώμα είναι οργάνωση μεταξύ δύο παρακείμενων εργαστηρίων.

Αφότου ολοκληρώνεται η συγκόλληση σωμάτων, το σώμα--λευκό μεταφέρεται από τη μόνος-κυκλοφορώντας γραμμή κρεβατιών κυλίνδρων συγκόλλησης στην ολίσθηση γραμμών αποθήκευσης μέσω της μηχανής μεταφοράς δίκρανο-τύπων και της δευτερεύουσας μηχανής ανύψωσης κατά τη διάρκεια της συγκόλλησης, και μεταφέρεται στην αποθήκη εμπορευμάτων WBS τον τομέα της γραμμής αποθήκευσης. Πραγματοποιήστε τις λειτουργίες της μεταβίβασης, της αποθήκευσης, της αποθήκευσης, της αποθήκευσης, και της αντιστροφής του σώμα--λευκού, και το μεταφέρετε έπειτα στο εργαστήριο ζωγραφικής μέσω του διαδρόμου ένωσης και ζωγραφικής. Αφότου ψεκάζεται το χρωματισμένο σώμα, η ολίσθηση παίρνει το όχημα στο σημείο μεταφοράς του χρωματισμένου και χρωματισμένου σώματος, και το μετέφερε στην περιοχή αποθηκών εμπορευμάτων PBS μέσω του γενικού διαδρόμου ζωγραφικής, και πραγματοποιεί τις λειτουργίες της μεταβίβασης, της αποθήκευσης, της αποθήκευσης, εξερχόμενος και της αντιστροφής του χρωματισμένου σώματος στο PBS, και έπειτα μεταφεμένος στο τελικό σημείο παράδοσης γραμμών συνελεύσεων. Ο χώρος αποθήκευσης υιοθετεί το κυλώντας κρεβάτι τριβής που μεταβιβάζει τη μέθοδο, η οποία χρησιμοποιείται για τη μεταβίβαση, την ταξινόμηση και την αποθήκευση του σώματος στο λευκό και χρωματισμένο σώμα.

2 τύποι γραμμών αποθήκευσης

Η γραμμή αποθήκευσης ενός αυτοκινητικού εργοστασίου περιλαμβάνει γενικά δύο χώρους αποθήκευσης, WBS και PBS, που χρησιμοποιούνται για την αποθήκευση, την ταξινόμηση, και τη μεταφορά των σώμα--άσπρων και χρωματισμένων οργανισμών των διάφορων προτύπων, ώστε να διευκολυνθεί η ρύθμιση των δυσαναλογιών παραγωγής στη συγκόλληση, τη ζωγραφική, και τα εργαστήρια συνελεύσεων.

WBS (σώμα Storge συγκόλλησης) αναφέρεται στον απομονωτή και το χώρο αποθήκευσης μεταξύ του εργαστηρίου συγκόλλησης και του εργαστηρίου ζωγραφικής στο αυτοκινητικό εργοστάσιο

PBS (χρωματισμένη αποθήκευση σώματος) αναφέρεται στον απομονωτή και το χώρο αποθήκευσης μεταξύ του εργαστηρίου ζωγραφικής και του εργαστηρίου συνελεύσεων στο αυτοκινητικό εργοστάσιο.

3 μικτό σχέδιο μνήμης

Είναι μια νέα προσπάθεια να αναμιχθούν οι γραμμές αποθήκευσης στις εσωτερικές αυτοκινητικές εγκαταστάσεις παραγωγής. Μια εσωτερική νέα γραμμή αποθήκευσης οχημάτων ενεργειακών επιβατών διαιρείται σε δύο χώρους αποθήκευσης, WBS και PBS (όπως φαίνεται στο σχήμα 1), και στηρίζεται στην πλατφόρμα δεύτερων ορόφων του εργαστηρίου συνελεύσεων. Μπορεί να καλύψει τις απαιτήσεις μεταφορών και αποθήκευσης των διάφορων προτύπων.

Το υλικό της γραμμής αποθήκευσης που σχεδιάζει το σύστημα περιλαμβάνει κυρίως τα τερματικά ανάγνωσης κεντρικών υπολογιστών, PC, και RFID (όπως φαίνεται στο σχήμα 2). Μεταξύ τους, ο κεντρικός υπολογιστής συνδέεται με το δίκτυο δαχτυλιδιών του εργαστηρίου συνελεύσεων και το ενδοδίκτυο της επιχείρησης για να διευκολύνει την αλληλεπίδραση με το σύστημα MES, το PLC και τα στοιχεία πληροφοριών πελατών. Ο υπολογιστής PC χρησιμοποιείται για την εισαγωγή πληροφοριών των σώμα--άσπρων και χρωματισμένων μελών του σώματος, καθώς επίσης και WBS, χώρος αποθήκευσης PBS που αποστέλλει και εξοπλισμός ελέγχου. RFRD διαβάζει το τερματικό για να προσδιορίσει τον αριθμό ολισθήσεων και τον κώδικα VIN στο τσιπ κώδικα ολισθήσεων, το οποίο χρησιμοποιείται για τις πληροφορίες σωμάτων οχημάτων ανάγνωσης και συνδέσεων.

PBS έχει 5 παρόδους με συνολικά 90 αυλακώσεις αποθήκευσης, WBS έχει 4 παρόδους με συνολικά 64 αυλακώσεις αποθήκευσης, συμπεριλαμβανομένων των λεπτών παρόδων απαλλαγής, τις τραχιές παρόδους απαλλαγής, και τις παρόδους αποθήκευσης, οι οποίες μπορούν να ενωθούν στενά ελαστικά και χρωματισμένος στους χώρους αποθήκευσης WBS και PBS για την προσωρινή αποθήκευση και να εισαγάγουν ελαστικά τη λεπτή περιοχή ρύθμισης μέσω της αντίστροφης αποθήκης εμπορευμάτων για να ικανοποιήσουν τις ανάγκες του προγραμματισμού παραγωγής και της διανομής διοικητικών μεριμνών.
