Εύκαμπτη εφαρμοσμένη μηχανική συγκόλλησης System/BIW πατωμάτων

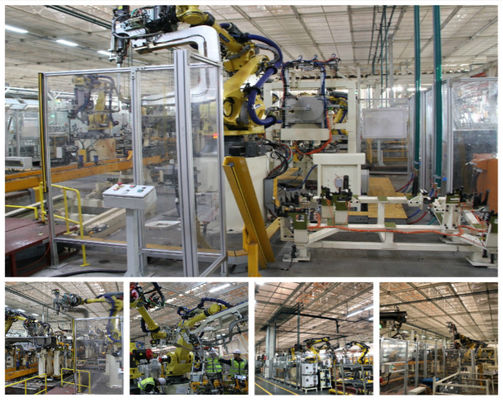

Εύκαμπτο σύστημα συγκόλλησης πατωμάτων

1. Εισαγωγή διαδικασίας:

Το εύκαμπτο σύστημα γραμμών συγκόλλησης πατωμάτων ολοκληρώνει κυρίως την εργασία συνελεύσεων και συγκόλλησης των μπροστινών, μέσων και οπίσθιων πατωμάτων και του διαμερίσματος μηχανών. Η γραμμή πατωμάτων μπορεί να πραγματοποιήσει την εύκαμπτη μετατροπή δύο τύπων προτύπων. Χρησιμοποιώντας τη βασική τεχνολογία του εύκαμπτου γλιστρώντας πίνακα και του διασπασμένου συστήματος μεταγωγής, η μέση περιοχή πατωμάτων και η οπίσθια περιοχή πατωμάτων μπορούν να ενωθούν στενά μαζί σε μια γραμμή. Ο κύκλος παραγωγής μπορεί να είναι 60JPH, και το ποσοστό αυτοματοποίησης μπορεί να φθάσει περισσότερο από 90%.

Pic1

Pic2

2. Περίπτωση προγράμματος:

Pic1-3

1. Συνοδευτικό καροτσάκι μέσω της γραμμής παραγωγής

Η χαρακτηριστική μορφή αυτής της γραμμής παραγωγής παρουσιάζεται στο σχήμα 4. Υιοθετεί γενικά τα ίδια κοu'φώματα καροτσάκι-τύπων σε διαφορετικές ποσότητες, και οδηγείται από μια αλυσίδα σε έναν προκαθορισμένο σταθμό. Μετά από τη χειρωνακτική σίτιση και τη χειρωνακτική συγκόλληση, κάθε σώμα αυτοκινήτων τοποθετείται στο ίδιο προσάρτημα και τους διαφορετικούς λειτουργώντας σταθμούς. Ολοκληρώστε τη συνέλευση. Αυτή η μορφή γραμμής παραγωγής έχει τη χαμηλή αποδοτικότητα παραγωγής, υψηλή ένταση εργασίας, παραγωγή ειδικός-γραμμών ενιαίος-ειδών, και η ακρίβεια και η ποιότητα των προϊόντων δεν είναι εύκολο να εγγυηθούν. Είναι μια συνήθως χρησιμοποιημένη μορφή παραγωγής τις πρώτες μέρες και είναι γενικά κατάλληλο για τη μικρή παραγωγή batch.

2. Αυτόματη γραμμή παραγωγής για το ενιαίο όχημα

Η χαρακτηριστική μορφή της γραμμής παραγωγής παρουσιάζεται στο σχήμα 5. Χρησιμοποιεί γενικά τα σταθερά ειδικά κοu'φώματα και συνεργάζεται με τους χειριστές για την αυτόματες συγκόλληση και τη συνέλευση. Τα υλικά μεταφέρονται αυτόματα και υποβάλλονται από τους γερανούς, και οι εναλλάσσοντας μηχανές οχημάτων πυκνών δρομολογίων χρησιμοποιούνται συχνά για τη μεταφορά προϊόντων μεταξύ κάθε σταθμού. Χαρακτηρίζεται από την υψηλή αποτελεσματικότητα παραγωγής, το υψηλό βαθμό της αυτοματοποίησης, και τη σταθερή ποιότητα, αλλά είναι ακόμα μια γραμμή παραγωγής ενιαίος-ειδών.

3. Πολυ-πρότυπη αυτόματη μικτή γραμμή παραγωγής

Η μορφή αυτής της γραμμής παραγωγής είναι βασικά η ίδια με αυτήν της ενιαίος-πρότυπης αυτόματης γραμμής παραγωγής. Η κύρια διαφορά είναι ότι η κύρια γραμμή παραγωγής συγκόλλησης υιοθετεί την πολυ-πρότυπη μικτή παραγωγή γραμμών, γενικά 1 έως 3 πρότυπα. Το προσάρτημα συνελεύσεων υιοθετεί την ειδική μέθοδο σύνδεσης σειράς για κάθε πρότυπο. Το κόστος επένδυσης αυτού του εξοπλισμού είναι σχετικά υψηλό, και τα ανεξάρτητα κοu'φώματα συνελεύσεων και οι περιβάλλουσες σχέσεις μεταφορών κάθε προτύπου πρέπει να καλύψουν τις απαιτήσεις της ικανότητας παραγωγής ολόκληρης της γραμμής, και η ευελιξία εξοπλισμού είναι φτωχή, και η αποδοτικότητα επένδυσης του εξοπλισμού αυτοματοποίησης είναι χαμηλή.

Ο άλλος τρόπος είναι να χρησιμοποιηθεί ένα τέσσερις-πλαισιωμένο περιστροφικό προσάρτημα, το οποίο μεταστρέφει αυτόματα την αντίστοιχη παραγωγή σύμφωνα με τα διαφορετικά πρότυπα, και ο χειριστής εκτελεί την αυτόματη συνέλευση. Η κύρια μορφή της παρουσιάζεται στο σχήμα 7. Όσον αφορά στο προσάρτημα υποσυγκροτημάτων πατωμάτων, κινείται γενικά έξω από την κύρια γραμμή συγκόλλησης στην οργάνωση τη γραμμή ανεξάρτητα. Η κύρια γραμμή συγκόλλησης είναι συνήθως ένα προσάρτημα συγκόλλησης επισκευής εκτός από το προσάρτημα συνελεύσεων, το οποίο είναι ευκολότερο να μοιραστεί με τα πολλαπλάσια πρότυπα.
