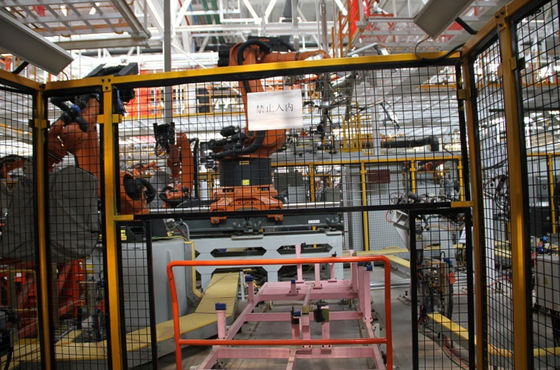

Εφαρμοσμένη μηχανική JMC Project/BIW

Πρόγραμμα JMC

1. Όνομα προγράμματος

Πρόγραμμα JMC

2. Χρόνος προγράμματος

2018.6

3. Εισαγωγή προγράμματος

Πρότυπα: 4 πρότυπα collinear

Ικανότητα: 33JPH

Ρομπότ: KUKA

Ποσότητα: 77 μονάδες

Πρότυπη μορφή μετατροπής: περιστροφική πλάκα, πλήμνη στροφής

4. Βασική τεχνολογία

1. Τέσσερις-πρότυπη εύκαμπτη γραμμή παραγωγής

2. Εξοπλισμός πυρήνων όπως FDS, ο επτά-άξονας, APC, η περιστροφική πλάκα, και η πλήμνη

3. Αυτόματη συγκόλληση τόξων ρομπότ, ρομπότ που κολλούν την οπτική επιθεώρηση, κ.λπ.

Ανάλυση στην αρχή δομών και εργασίας της συσκευής μετάδοσης της αυτοκινητικής γραμμής παραγωγής συγκόλλησης

Ο ακόλουθος παίρνει τη συσκευή μετάδοσης της αυτοκινητικής γραμμής συνελεύσεων δευτερεύουσας επιτροπής για να αναλύσει για παράδειγμα την αρχή του δομών και εργασίας λεπτομερώς

Η συσκευή μετάδοσης της γραμμής συνελεύσεων δευτερεύουσας επιτροπής ενός ορισμένου τύπου οχημάτων υιοθετεί μια εναλλάσσοντας συσκευή ράβδων τέσσερις-σταθμών, η οποία μπορεί να πραγματοποιήσει την οριζόντια και κάθετη μετακίνηση. Η ανάλυση δομών και λειτουργίας κάθε υποσυγκροτήματος είναι η ακόλουθη:

1. Μονάδα κίνησης

Αρχή εργασίας: Η μηχανή οδηγεί τα δύο εργαλεία για να περιστραφεί μέσω της σύζευξης, και τα δύο εργαλεία οδηγούν αντίστοιχα κινούμενο skateboard που κινείται μέσω των παράλληλων ραφιών που παγιδεύουν με την, με αυτόν τον τρόπο οδηγώντας τη δευτερεύουσα επιτροπή σωμάτων που τοποθετείται κινούμενο skateboard που κινείται οριζόντια.

2. Σύγχρονη συσκευή ραφιών και συσκευή ανύψωσης

Αρχή εργασίας: Ο κύλινδρος οδηγεί το «ενεργό εργαλείο» στη συσκευή ανύψωσης για να περιστραφεί μέσω του «ενεργού κυλινδρικού φραγμού εργαλείων», με αυτόν τον τρόπο η οδήγηση του «οδηγημένου κυλινδρικού φραγμού εργαλείων» που κινείται, και έμμεσα η ώθηση του «πλαισίου ανύψωσης» για να κινηθούν πάνω-κάτω, πραγματοποιώντας την οριζόντια μετακίνηση στη μετατροπή της κάθετης μετακίνησης επιτυγχάνουν το σκοπό ελεύθερα τη δευτερεύουσα επιτροπή του σώματος οχημάτων. Επιπλέον, το μέρος 6 (κύλινδρος οδηγών υποστήριξης) στη σύγχρονη συσκευή ραφιών διαδραματίζει κυρίως το ρόλο της καθοδήγησης και της εξασφάλισης ότι ο ενεργός κυλινδρικός φραγμός εργαλείων παγιδεύεται πάντα με το οδηγώντας εργαλείο στη συσκευή ανύψωσης το μέρος 5 (anti-rotation σίδηρος γωνίας) κυρίως διαδραματίζει το ρόλο της παρεμπόδισης του ενεργού κυλινδρικού εργαλείου ο ρόλος της περιστροφής φραγμών εργαλείων. Το μέρος 1 (βοηθητικός κύλινδρος ώθησης) στη συσκευή ανύψωσης διαδραματίζει κυρίως το ρόλο της εξισώνοντας κάθετης ώθησης κινήσεων.
