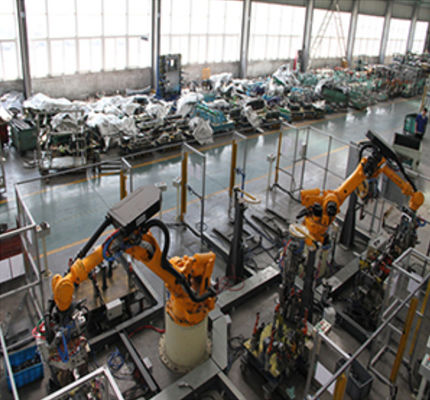

M4 αυτοκίνητο νησί εργασίας συγκόλλησης υποσυγκροτημάτων Underbody

M4 αυτοκίνητο underbody νησί εργασίας συγκόλλησης υποσυγκροτημάτων

Κυριώτερα σημεία περίπτωσης: 1. Ανακαίνιση των υπαρχόντων κοu'φωμάτων με το χαμηλότερο κόστος και το σύντομο κύκλο 2. Υπάρχουν πολλοί τύποι εύκαμπτων μετατροπών των κοu'φωμάτων, αυτόματη μετατροπή διάφορων λαβίδων συγκόλλησης, 4 ρομπότ και ενός κύριου σταθμού ελέγχου, 27 συνόλων κοu'φωμάτων, και 16 σταθμών.

Ανάλυση στην αρχή δομών και εργασίας της συσκευής μετάδοσης της αυτοκινητικής γραμμής παραγωγής συγκόλλησης

Παίρνοντας τη συσκευή μετάδοσης της αυτοκινητικής συνέλευσης δευτερεύουσας επιτροπής για παράδειγμα, η δομή και η αρχή εργασίας της θα αναλυθούν λεπτομερώς κατωτέρω.

Η συσκευή μετάδοσης της γραμμής συνελεύσεων δευτερεύουσας επιτροπής ενός ορισμένου τύπου οχημάτων υιοθετεί μια εναλλάσσοντας συσκευή ράβδων τέσσερις-σταθμών, η οποία μπορεί να πραγματοποιήσει την οριζόντια και κάθετη μετακίνηση. Η ανάλυση δομών και λειτουργίας κάθε υποσυγκροτήματος είναι η ακόλουθη:

οριζόντια κινούμενη συσκευή

Η αρχή εργασίας αυτού του μέρους έχει αναφερθεί ανωτέρω, με απλά λόγια, το ράφι και η συσκευή γραναζιών στη μονάδα κίνησης οδηγεί την κινούμενη φωτογραφική διαφάνεια για να οδηγήσει το κομμάτι προς κατεργασία που κινείται οριζόντια. Αξίζει ότι ο τοποθετώντας φραγμός που εγκαθίσταται κινητό skateboard διαδραματίζει κυρίως το ρόλο του προσδιορισμού θέσης του κομματιού προς κατεργασία, και η μορφή του τοποθετώντας φραγμού για τον πλευρικό τοίχο των διαφορετικών προτύπων είναι επίσης διαφορετική. Εάν θέλετε να ενώσετε στενά τον πλευρικό τοίχο άλλων προτύπων, πρέπει μόνο να αντικαταστήσετε τον τοποθετώντας φραγμό. Άλλα μέρη δεν πρέπει να τροποποιηθούν πολύ. Έναντι της παραδοσιακής συσκευής μετάδοσης, αυτή η μέθοδος έχει αναπτυχθεί περαιτέρω προς την ευελιξία.

Η δομή πινάκων βάσεων κάθε σταθμού

Τα πιάτα βάσεων κάθε σταθμού συνδέονται μέσω της σύνδεσης των πιάτων για να διαμορφώσουν την ενισχυτική συσκευή της ολόκληρης αυτοκινητικής γραμμής συγκόλλησης, η οποία πρέπει να υποστηρίξει και την ολόκληρη συσκευή μετάδοσης και το προσάρτημα συγκόλλησης. Επιπλέον, προκειμένου να εξασφαλιστεί ότι το στοιχείο του προσαρτήματος και τα μέλη του σώματος είναι συνεπή, επισύρετε την προσοχή τη γραμμή κλίμακας στοιχείων στον πίνακα βάσεων σύμφωνα με το σχεδιαστικό στοιχείο. Η ισοπεδώνοντας συσκευή στον αριθμό διαδραματίζει κυρίως έναν ρόλο στην ισοπέδωση της ολόκληρης συσκευής μετάδοσης.

Αυτό που έχει εισαχθεί ανωτέρω είναι η κύρια δομή της συσκευής μετάδοσης, και υπάρχουν μερικές βοηθητικές συσκευές επιπλέον.
