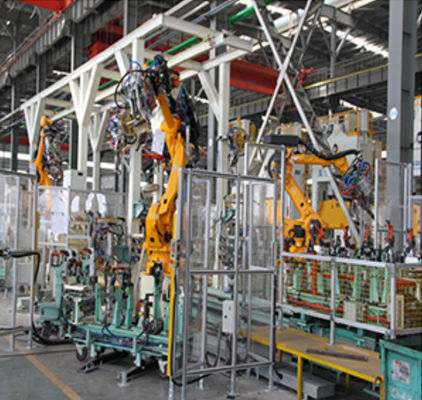

M432 οπίσθιο νησί εργασίας συγκόλλησης υποσυγκροτημάτων πατωμάτων

Οπίσθιο νησί εργασίας συγκόλλησης υποσυγκροτημάτων πατωμάτων M432

Κυριώτερα σημεία περίπτωσης: 1. Ανακαίνιση των υπαρχόντων κοu'φωμάτων με το χαμηλότερο κόστος και το σύντομο κύκλο 2. Υπάρχουν πολλοί τύποι εύκαμπτων μετατροπών των κοu'φωμάτων, και αυτόματη μετατροπή των διάφορων λαβίδων συγκόλλησης 4 ρομπότ, ένας κύριος σταθμός ελέγχου, 22 σύνολα κοu'φωμάτων 10 σταθμοί.

Ανάλυση στην αρχή δομών και εργασίας της συσκευής μετάδοσης της αυτοκινητικής γραμμής παραγωγής συγκόλλησης

Ο ακόλουθος παίρνει τη συσκευή μετάδοσης της αυτοκινητικής γραμμής συνελεύσεων δευτερεύουσας επιτροπής για να αναλύσει για παράδειγμα την αρχή του δομών και εργασίας λεπτομερώς

Η συσκευή μετάδοσης της γραμμής συνελεύσεων δευτερεύουσας επιτροπής ενός ορισμένου τύπου οχημάτων υιοθετεί μια εναλλάσσοντας συσκευή ράβδων τέσσερις-σταθμών, η οποία μπορεί να πραγματοποιήσει την οριζόντια και κάθετη μετακίνηση. Η ανάλυση δομών και λειτουργίας κάθε υποσυγκροτήματος είναι η ακόλουθη:

Συσκευή κλειδώματος απομονωτών

Συνολικά 4 συσκευές κλειδώματος απομονωτών εγκαθίστανται στη συσκευή μετάδοσης γραμμών συγκόλλησης, που διανέμονται αντίστοιχα και στις δύο άκρες του πλαισίου ανύψωσης, κυρίως για να αποθηκεύσουν και να κλειδώσουν την οριζόντια μετακίνηση της «κινούμενης φωτογραφικής διαφάνειας». Η συγκεκριμένη διαδικασία είναι: όταν η «κινούμενη φωτογραφική διαφάνεια» είναι έτοιμη να κινηθεί προς το τέλος της συσκευής μετάδοσης, έρχεται σε επαφή με με τον απομονωτή για να επιβραδύνει την ταχύτητα μετακίνησης: όταν οι κινήσεις «κινούμενων φωτογραφικών διαφανειών» προς το τέλος της συσκευής μετάδοσης, ο διακόπτης ταξιδιού διατάζουν τον κύλινδρο για να στερεώσουν και να καθορίσουν η κίνηση ο φραγμός ορίου στο πιάτο φωτογραφικών διαφανειών διαδραματίζει έτσι έναν ρόλο κλειδώματος. Η συσκευή πραγματοποιεί την αργή έναρξη και τις αργές απαιτήσεις μετακίνησης στάσεων της συσκευής μετάδοσης της αυτοκινητικής γραμμής συγκόλλησης, και εξασφαλίζει την ασφαλή και αξιόπιστη λειτουργία της συσκευής μετάδοσης.

συσκευές ασφάλειας

Αυτή η συσκευή είναι οργάνωση 3 γενικά συσκευή μετάδοσης, και η κύρια λειτουργία της είναι να ανυψώσει επάνω ολόκληρο το «ανυψωτικό πλαίσιο με γρύλλο» για να διευκολύνει τη συντήρηση από τους εργαζομένους.
