1. Αριθμός προγράμματος: ZB21008

2. Όνομα προγράμματος: Πρόγραμμα εισαγωγών αυτοματοποίησης Changqing T11 Changqing

3. Θέση προγράμματος: Co. μηχανημάτων Changqing Hefei, ΕΠΕ - βάση Tongxiang

4. Εισαγωγή προγράμματος: EP12 περιοχή αυτοματοποίησης υποσυγκροτημάτων μπροστινών πατωμάτων και πλευρικών τοίχων (5 ρομπότ), περιοχή αυτοματοποίησης πλευρικών τοίχων EP12 (2 ρομπότ), περιοχή αυτοματοποίησης τερματικών σταθμών ρομπότ EP12 (6 ρομπότ)

Αυτό το πρόγραμμα είναι κυρίως ένα κοινό πρότυπο γραμμών παραγωγής πλατφορμών που αναπτύσσεται από Hefei Changqing τα πρότυπα Chery T19C&T18 δύο μηχανημάτων. Το σώμα γραμμών παράγεται κυρίως από τα ρομπότ και τον έλεγχο αυτοματοποίησης PLC.

5. Η παρούσα κατάσταση του προγράμματος: μαζική παραγωγή

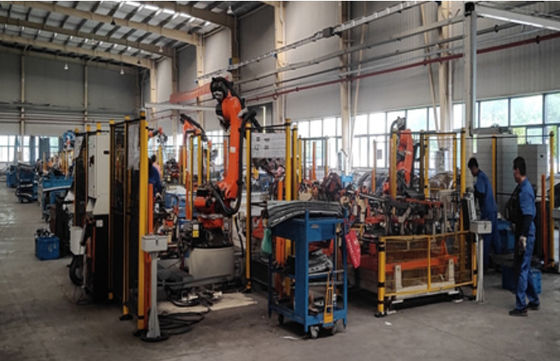

Pic1

Pic2

Ανάλυση στην αρχή δομών και εργασίας της συσκευής μετάδοσης της αυτοκινητικής γραμμής παραγωγής συγκόλλησης

Παίρνοντας τη συσκευή μετάδοσης της αυτοκινητικής συνέλευσης δευτερεύουσας επιτροπής για παράδειγμα, η δομή και η αρχή εργασίας της θα αναλυθούν λεπτομερώς κατωτέρω.

Η συσκευή μετάδοσης της γραμμής συνελεύσεων δευτερεύουσας επιτροπής ενός ορισμένου τύπου οχημάτων υιοθετεί μια εναλλάσσοντας συσκευή ράβδων τέσσερις-σταθμών, η οποία μπορεί να πραγματοποιήσει την οριζόντια και κάθετη μετακίνηση. Η ανάλυση δομών και λειτουργίας κάθε υποσυγκροτήματος είναι η ακόλουθη:

πλαίσιο ανύψωσης

Αυτή η δομή είναι το «πλαίσιο ανύψωσης» που συνδέεται άμεσα με τη συσκευή ανύψωσης, η οποία είναι ένα από τα σημαντικά συστατικά ολόκληρης της συσκευής μετάδοσης, και το μπορεί να ανυψωθεί και να χαμηλώσουν ελεύθερα με τη συσκευή ανύψωσης.

Η ενισχυτική πλατφόρμα (1) (2) (3) συνδέεται με το συνδέοντας πιάτο έτσι ώστε διάφορα ανεξάρτητα πλαίσια διαμορφώνουν μια πλήρη γραμμή, και ο οδηγημένος κυλινδρικός φραγμός εργαλείων και ο βοηθητικός κύλινδρος ώθησης στη συσκευή ανύψωσης άμεσα αντιστοιχούνται κάθε ενισχυτική πλατφόρμα για να εξασφαλίσουν την κατακόρυφό του επιπλέον, μερικές βοηθητικές συσκευές (για να αναφερθεί αργότερα) εγκαθίστανται σε τον, και η μονάδα κίνησης εγκαθίσταται επίσης στον πίνακα υποστήριξης (3)

Εκτός από τη διαμόρφωση ολόκληρης της γραμμής, το συνδέοντας πιάτο επίσης κυρίως διαδραματίζει το ρόλο της υποστήριξης της κυλώντας συσκευής καθοδήγησης και του διακόπτη ταξιδιού: η κυλώντας συσκευή καθοδήγησης διανέμεται το σε ολόκληρο συνδέοντας πιάτο, το οποίο διαδραματίζει κυρίως έναν καθοδηγώντας ρόλο για κινούμενο skateboard η συνδέοντας ράβδος διαδραματίζει κυρίως το ρόλο της ενίσχυσης της ακαμψίας του συνδέοντας πιάτου:.

οριζόντια κινούμενη συσκευή

Η αρχή εργασίας αυτού του μέρους έχει αναφερθεί ανωτέρω, με απλά λόγια, το ράφι και η συσκευή γραναζιών στη μονάδα κίνησης οδηγεί την κινούμενη φωτογραφική διαφάνεια για να οδηγήσει το κομμάτι προς κατεργασία που κινείται οριζόντια. Αξίζει ότι ο τοποθετώντας φραγμός που εγκαθίσταται κινητό skateboard διαδραματίζει κυρίως το ρόλο του προσδιορισμού θέσης του κομματιού προς κατεργασία, και η μορφή του τοποθετώντας φραγμού για τον πλευρικό τοίχο των διαφορετικών προτύπων είναι επίσης διαφορετική. Εάν θέλετε να ενώσετε στενά τον πλευρικό τοίχο άλλων προτύπων, πρέπει μόνο να αντικαταστήσετε τον τοποθετώντας φραγμό. Άλλα μέρη δεν πρέπει να τροποποιηθούν πολύ. Έναντι της παραδοσιακής συσκευής μετάδοσης, αυτή η μέθοδος έχει αναπτυχθεί περαιτέρω προς την ευελιξία.
