Εφαρμοσμένη μηχανική περιθωρίων Project/BIW Zhenjiang N60 Beiqi

Πρόγραμμα περιθωρίων Zhenjiang N60 Beiqi

1. Όνομα προγράμματος:

Πρόγραμμα περιθωρίων Zhenjiang N60 Beiqi

2. Χρόνος προγράμματος:

Το Μάιο του 2019

3. Θέση προγράμματος

Εγκαταστάσεις Zhenjiang Beiqi

4. Εισαγωγή προγράμματος:

Πρότυπα: BE21 πλατφόρμα (τρέχοντα πρότυπα N60/N61, 2 πρότυπα που διατηρούνται) 4 πρότυπα

Ικανότητα: 30JPH

Κτυπήστε: 108S

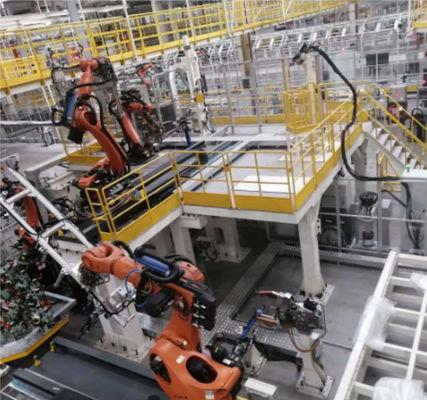

Ρομπότ: Εμπορικό σήμα KUKA, ποσότητα 25

Πρότυπη μορφή μετατροπής: δευτερεύουσα tetrahedral περιστροφική πλάκα, πίνακας φωτογραφικών διαφανειών επτά-άξονα, διαγώνιο σύστημα βιβλιοθηκών επιτραπέζιας μετατροπής φωτογραφικών διαφανειών, που πιάνει το οπτικό σύστημα καθοδήγησης, AGV υλικό σύστημα ανεφοδιασμού, σύστημα EMS, αυτόματο σύστημα επιστρώματος κόλλας ρομπότ

4. Βασική τεχνολογία:

1. Tetrahedron περιστροφική πλάκα γύρω από την επιτραπέζια τεχνολογία ολίσθησης πλευράς και επτά-άξονα

2. Διαγώνιος-γλιστρώντας σύστημα βιβλιοθηκών επιτραπέζιας μετατροπής, που πιάνει το οπτικό σύστημα καθοδήγησης, AGV υλικό σύστημα ανεφοδιασμού

3. Ένα σύστημα EMS, αυτόματο να κολλήσει ρομπότ σύστημα

Ανάλυση στην αρχή δομών και εργασίας της συσκευής μετάδοσης της αυτοκινητικής γραμμής παραγωγής συγκόλλησης

Παίρνοντας τη συσκευή μετάδοσης της αυτοκινητικής συνέλευσης δευτερεύουσας επιτροπής για παράδειγμα, η δομή και η αρχή εργασίας της θα αναλυθούν λεπτομερώς κατωτέρω.

Η συσκευή μετάδοσης της γραμμής συνελεύσεων δευτερεύουσας επιτροπής ενός ορισμένου τύπου οχημάτων υιοθετεί μια εναλλάσσοντας συσκευή ράβδων τέσσερις-σταθμών, η οποία μπορεί να πραγματοποιήσει την οριζόντια και κάθετη μετακίνηση. Η ανάλυση δομών και λειτουργίας κάθε υποσυγκροτήματος είναι η ακόλουθη:

Η δομή πινάκων βάσεων κάθε σταθμού

Τα πιάτα βάσεων κάθε σταθμού συνδέονται μέσω της σύνδεσης των πιάτων για να διαμορφώσουν την ενισχυτική συσκευή της ολόκληρης αυτοκινητικής γραμμής συγκόλλησης, η οποία πρέπει να υποστηρίξει και την ολόκληρη συσκευή μετάδοσης και το προσάρτημα συγκόλλησης. Επιπλέον, προκειμένου να εξασφαλιστεί ότι το στοιχείο του προσαρτήματος και τα μέλη του σώματος είναι συνεπή, επισύρετε την προσοχή τη γραμμή κλίμακας στοιχείων στον πίνακα βάσεων σύμφωνα με το σχεδιαστικό στοιχείο. Η ισοπεδώνοντας συσκευή στον αριθμό διαδραματίζει κυρίως έναν ρόλο στην ισοπέδωση της ολόκληρης συσκευής μετάδοσης.

Τα ανωτέρω είναι η κύρια δομή της συσκευής μετάδοσης, και υπάρχουν μερικές βοηθητικές συσκευές επιπλέον:

Συσκευή κλειδώματος απομονωτών

Συνολικά 4 συσκευές κλειδώματος απομονωτών εγκαθίστανται στη συσκευή μετάδοσης γραμμών συγκόλλησης, που διανέμονται αντίστοιχα και στις δύο άκρες του πλαισίου ανύψωσης, κυρίως για να αποθηκεύσουν και να κλειδώσουν την οριζόντια μετακίνηση της «κινούμενης φωτογραφικής διαφάνειας». Η συγκεκριμένη διαδικασία είναι: όταν η «κινούμενη φωτογραφική διαφάνεια» είναι έτοιμη να κινηθεί προς το τέλος της συσκευής μετάδοσης, έρχεται σε επαφή με με τον απομονωτή για να επιβραδύνει την ταχύτητα μετακίνησης: όταν οι κινήσεις «κινούμενων φωτογραφικών διαφανειών» προς το τέλος της συσκευής μετάδοσης, ο διακόπτης ταξιδιού διατάζουν τον κύλινδρο για να στερεώσουν και να καθορίσουν η κίνηση ο φραγμός ορίου στο πιάτο φωτογραφικών διαφανειών διαδραματίζει έτσι έναν ρόλο κλειδώματος. Η συσκευή πραγματοποιεί την αργή έναρξη και τις αργές απαιτήσεις μετακίνησης στάσεων της συσκευής μετάδοσης της αυτοκινητικής γραμμής συγκόλλησης, και εξασφαλίζει την ασφαλή και αξιόπιστη λειτουργία της συσκευής μετάδοσης.

7. Συσκευή ασφάλειας

Αυτή η συσκευή είναι οργάνωση 3 γενικά συσκευή μετάδοσης, και η κύρια λειτουργία της είναι να ανυψώσει επάνω ολόκληρο το «ανυψωτικό πλαίσιο με γρύλλο» για να διευκολύνει τη συντήρηση από τους εργαζομένους.
